| NOME |
IMMAGINE |
DESCRIZIONE |
VANTAGGI/SVANTAGGI |
| Rete punto a punto |
 |
Una rete punto a punto e' realizzata unendo ogni device
della rete con un cavo |
Vantaggi
1.Ogni nodo puo' parlare direttamente con tutti gli altri.
2.E' una rete molto veloce.
Svantaggi
1.Il costo della rete e' molto alto.
2.Sono necessari dei device speciali cioe' con tante schede di rete
quanti sono i nodi della rete. |
| Rete a stella |
 |
Una rete a stella funziona collegando tutti i device a un punto centrale.
Questo nodo centrale puo' essere un computer speciale o un hub o uno switch. |
Vantaggi
1.E' una rete semplice da realizzare.
2.E' molto economica.
Svantaggi
1.Nel caso si rompa il nodo centrale la rete non funziona piu'.
2.Tutte le comunicazioni passano nel nodo centrale che se non e'
ben programmato lascia vedere i dati agli altri nodi. |
| Anello |
 |
La rete ad anello prevede che ogni nodo sia collegato
ad altri due |
Vantaggi
1.E' una rete semplice.
2.E' una rete semplice da espandere
Svantaggi
1.La rottura di un nodo blocca tutta la comunicazione.
2.Per parlare tra i due nodi potrebbe essere necessario passare
per tutti gli altri nodi della rete. |

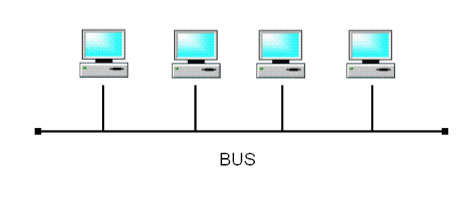

| Bus |
 |
Tutti i nodi sono collegati tra loro tramite un bus.(un cavo speciale)
con due terminatori. |
Vantaggi
1.E' una rete semplice da realizzare.
2.E' economica
Svantaggi
1.La rottura di un terminatore puo' bloccare la rerte.
2.La rottura del bus blocca tutta la comunicazione. |
| Albero |
 |
Una rete ad albero e' una rete in cui sono definite delle
gerarchie cioe' un nodo puo' essere padre di altri nodi.
Ogni nodo e' collegato ad almeno un altro nodo che puo' vedere
pezzi di rete maggiori. |
Vantaggi
1.E' adatta a gestire piccoli gruppi che devono condividere risorse.
2.La rottura di un nodo consente ad altri pezzi di rete di funzionare.
Svantaggi
1.E' una rete complicata da realizzare e mantenere.
2.L'aggiunta di un nodo può richiedere configurazioni complesse. |
